MAGUS CSS2 kalibreerimisslaid stereomikroskoopidele (XY0.05)

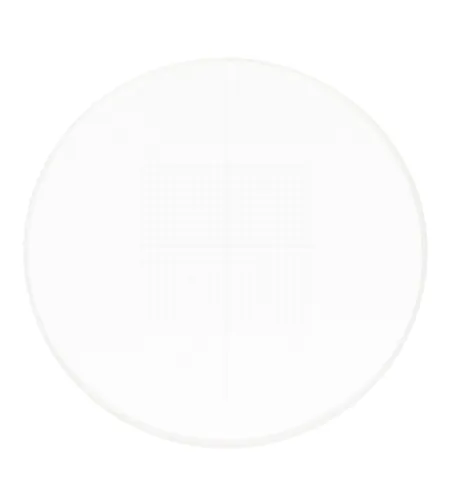

Kalibreerimisplaat stereomikroskoopide jaoks.

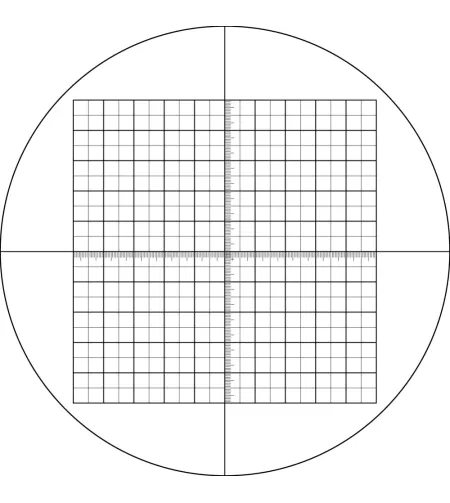

Plaadil on 10x10mm sihik sellele söövitatud. Plaadi keskel asuvad sihikud – kaks mikromeetri skaalat 200 jaotusega. Skaala jaotus on 0,05mm ja iga skaala pikkus on 10mm.
Kalibreerimisplaati (lava mikromeeter) kasutatakse mikroskoobi suurenduse, vaatevälja ja okulaari skaalade ja sihikute jaotuse väärtuse määramiseks.
Digitaalkaameraga kasutatakse slaidi pildi analüüsimise tarkvara kalibreerimiseks iga objektiivi puhul.

Pildianalüüsi tarkvara kalibreerimine

Kalibreerimine viiakse läbi iga objektiivi jaoks, mida vaatluses kasutatakse. Kalibreerimisplaati kasutatakse pildianalüüsi tarkvara kalibreerimisfaktori määramiseks.

Kalibreerimisprotseduur:

1. Kinnita kalibreerimisplaat mikroskoobi lavale.
2. Vali soovitud objektiiv ja määra maksimaalne kaamera resolutsioon.
3. Kuvanud ekraanile skaala kontrastne pilt ja jäädvustada pilt.
4. Vali pildianalüüsi tarkvaras “Kalibreerimise” režiim.
5. Klikka hiirega, et määrata skaala esimese ja viimase jaotuse vahel maksimaalselt nähtav kaugus.
6. Sisesta pildianalüüsi tarkvarasse saadud skaala suurus reaalsed ühikutes.
7. Sisesta kalibreerimise nimi, määrates kindlaks praeguse objektiivi suurenduse.
8. Kontrolli tulemust: “Mõõtmise” režiimis mõõda kalibreerimisplaadi skaalade mõned jaotused reaalsed ühikutes.
9. Pildianalüüsi tarkvara salvestab kalibreerimisfaktori valitud nime all. Pärast seda konverteerib see automaatselt tulemused valitud mõõtühikuteks.

Okulaari skaala kalibreerimine

Okulaari skaala kalibreerimine viiakse läbi iga objektiivi jaoks, mida vaatluses kasutatakse. Plaat tuleb asetada lavale ja mikroskoop tuleks fokuseerida skaalale. Okulaari tuleks pöörata okulaari torus, kuni plaat ja okulaari skaala on omavahel paralleelsed.

Arvutamine iga objektiivi jaoks toimub valemiga:
Е=ТL/A, kus
E – okulaari jaotuse väärtus
Т – lava jaotuse väärtus, määratud lava mikromeetril (0,05mm)
L – lava mikromeetri jaotuste arv
А – okulaari skaala jaotuste arv.

Iga objektiivi okulaarskaala jaotuste väärtuste tulemused tuleks üles märkida.

Objekti mõõtmisel tuleks esmalt loendada okulaari skaalajaotuste arv, mida objekt katab. Tulemus korrutatakse eelnevalt vastava objektiivi jaoks arvutatud skaala väärtusega. Saadud väärtus on objekti tõeline lineaarsuurus.
