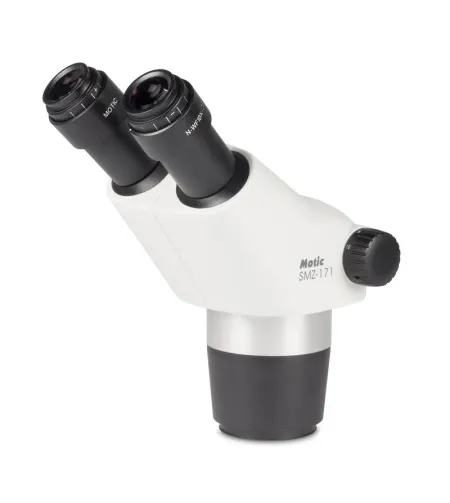

Микроскоп, Motic, Stereohead SMZ-171-BH; 7,5-50x; Бинокулярный

SMZ-171-BH Стерео

Зум-стереомикроскоп, типа Greenough

Бинокулярный тубус, угол обзора 45°, поворот на 360°

Окуляры с широким полем зрения N-WF10X/23 мм

Коэффициент масштабирования: 6,7:1, рабочее расстояние 110 мм

Диапазон увеличения: 7,5X - 50X

ESD-версия для чувствительных к статическому электричеству производств

В эту серию были добавлены новые материалы для совместимости с электростатическим разрядом, а также оптимизированные варианты светодиодного освещения, чтобы создать универсальную платформу стереомикроскопа для широкого спектра биологических и материаловедческих приложений. Оптические характеристики SMZ-171 в сочетании с расширенным набором принадлежностей делают его идеальным прибором, отвечающим высоким требованиям как для рутинных, так и для исследовательских целей. От биологических и медицинских препаратов до промышленного контроля качества и инспекции, SMZ-171 будет обеспечивать неизменно четкие изображения без искажений. Оптическая система Greenough имеет крупномасштабный диапазон масштабирования 6,7:1, парфокальный при всех увеличениях; в то время как 5-позиционный механизм щелчка, реализованный в непрерывном масштабировании, обеспечивает точное воспроизведение увеличений для облегчения измерений. Рабочее расстояние 110 мм в стандартной конфигурации дает достаточно места для любого вида просмотра образцов и манипуляций. Кроме того, улучшенная и четкая глубина обзора создает последовательные и убедительные трехмерные вертикальные изображения. Кроме того, SMZ-171 можно легко преобразовать в полноценную станцию ​​документирования, объединив ее с одной из камер Moticam.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Оптическая система Greenough

• Ахроматическая оптика с противогрибковым покрытием

• Широкоугольный бинокулярный/тринокулярный тубус для наблюдения под углом 45º (распределение света 0:100 правый тубус/тринокуляр в положении фото)

• Широкопольные окуляры с высокой точкой обзора, WF 10X/23 с диоптрийной регулировкой на окулярах +/- 5 dpt

• Межзрачковое расстояние 48-75 мм

• Масштаб 6,7:1; 5 кликов

• 7,5-50-кратное стандартное увеличение

• Рабочее расстояние 110 мм

ДЕТАЛИ

Диапазон масштабирования

Коэффициент увеличения 6,7:1 в SMZ-171 обеспечивает стандартный диапазон увеличения 7,5x-50x. Во время масштабирования повторная регулировка положения фокуса не требуется, так как вся оптическая система рассчитана на парфокальность во всем диапазоне масштабирования. Для увеличения диапазона увеличения модели также доступен набор дополнительных объективов и окуляров, расширяющих общий диапазон увеличения SMZ-171 с 2,25 до 200 крат.

Вспомогательные объективы

При стандартном рабочем расстоянии 110 мм SMZ-171 предлагает достаточно места для манипуляций с образцами при различных увеличениях. Максимальный диаметр поля зрения (при самом низком положении трансфокатора и окулярах с 10-кратным увеличением) будет составлять 30,7 мм.

Окуляры

Стандартные окуляры Widefield 10x/23 мм модели SMZ-171 следуют принципу высокой точки зрения, предоставляя тем, кто носит очки, доступ ко всему полю зрения. Индивидуальная диоптрийная регулировка окуляра +/- 5 dpt обеспечивает наилучшие условия для использования сеток, а стандартные резиновые наглазники минимизируют рассеянный свет и повышают комфорт просмотра. Помимо стандартного 10-кратного увеличения окуляра, серия SMZ-171 также предлагает окуляры с альтернативным увеличением. Для целей измерения доступен ряд сеток.

Трехмерное изображение

SMZ-171 от Motic основан на оптической системе Greenough. SMZ-171 обеспечивает впечатляющее трехмерное изображение без искажений и с высокой разрешающей способностью до 460 пар линий/мм (с 2-кратным дополнительным объективом).

Рабочее расстояние

В стандартной комплектации SMZ-171 обеспечивает большое рабочее расстояние 110 мм, которое можно легко увеличить до 301 мм (с дополнительным вспомогательным объективом 0.x). Для достижения желаемого общего увеличения увеличение объектива менее 1X можно компенсировать с помощью окуляров с большим увеличением.

(до 20 раз).

Оптические головки Motic SMZ-171 выпускаются в бинокулярной или тринокулярной версиях с углом обзора 45°, окулярами 10X и встроенным объективом 1X. Межзрачковые окуляры с блокировкой можно отрегулировать с межзрачковым расстоянием от 48 мм до 75 мм. Для специальных настроек или OEM-приложений доступна бинокулярная насадка с углом обзора 60°. Противогрибковая обработка всей оптики позволяет использовать SMZ-171 во влажной среде. Помимо разнообразия оптических настроек (вспомогательные объективы, окуляры), Motic предлагает широкий выбор штативов для использования с SMZ-171. Как классические опорные стойки (диаметр опоры 32 мм), так и новая опорная стойка доступны также в версии ESD для производств, чувствительных к электростатическому разряду.

Модульная конфигурация

Помимо базовых стендов, SMZ-171 также предлагает модульную систему компонентов для личных предпочтений и требований к организации рабочего места.

Все эти стенды требуют отдельной системы освещения в соответствии с требованиями образца.

Освещение

Освещение является неотъемлемой частью правильного использования стереомикроскопа. Motic предлагает широкий спектр вариантов освещения, которые можно комбинировать с оптикой SMZ-171. Для бестеневого изображения может потребоваться кольцевой свет, а для визуализации структуры поверхности может потребоваться однонаправленный осветитель, объединяющий источник холодного света со световодом.

Цифровая документация

Более удобная настройка обеспечивается философией Motic по легкой оцифровке изображений. Комбинация SMZ-171 с цифровыми камерами серии Moticam обеспечивает превосходное живое изображение. Все камеры Motic оснащены программным обеспечением, превращающим SMZ-171 в рабочую станцию ​​для анализа и документирования. Тринокуляр SMZ-171 позволяет использовать различные адаптеры камеры, в зависимости от размера чипа используемой камеры.

Аксессуары

Скользящий столик

Вращающийся на 360° скользящий столик для плавного движения образца в разных направлениях.

x/y-столик

x/y-столик с диапазоном хода 76X54 мм обеспечивает точное двунаправленное движение.

Поляризатор, Анализатор

Для анализа двулучепреломления прозрачных материалов требуется поляризационная установка.

Вставка темного поля

Ирисовая диафрагма позволяет изменять апертуру освещения в зависимости от числовой апертуры используемого объектива.

Характеристики

ОПТИКА

• Увеличение 50

• Окуляр 10

• Освещение -

• Тип лампы -

• Оптическая система Greenough

МЕХАНИКА

• Тип сборки Бинокуляр

• Фокусировка Грубое движение

• предметный столик -

• Рабочее расстояние (мм) 110 мм

ОСОБЫЕ ВОЗМОЖНОСТИ

• Широкоугольный окуляр да

ОБЩЕЕ

• Цвет серый/черный

• Серия SMZ-171

СФКРА ПРИМЕНЕНИЯ

• Промышленность и материалы да

ОБЛАСТЬ ПРИМЕНЕНИЯ

• Металлургия да

• Машиностроение да

• Технология материалов да
