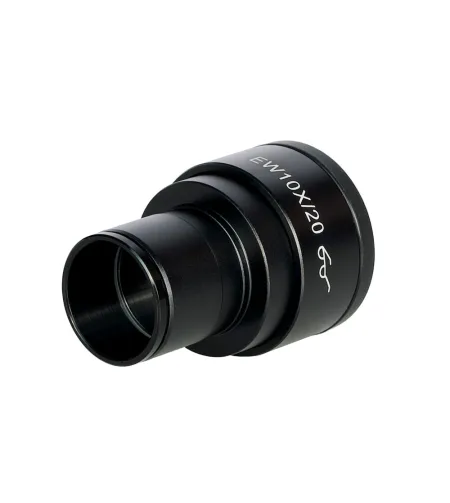

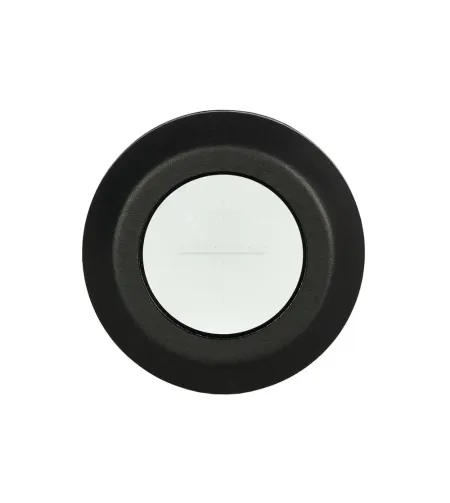

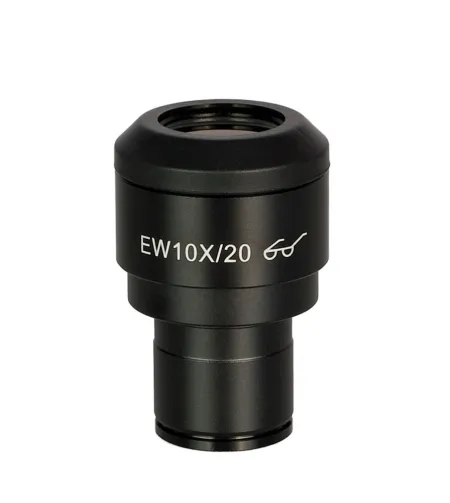

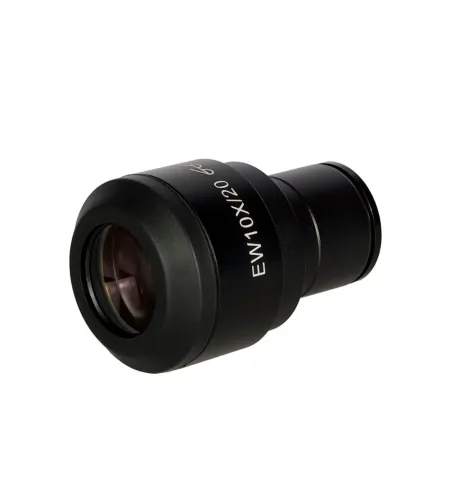

Окуляр MAGUS O10S 10х/20 мм со шкалой (диаметр 23,2 мм)

Окуляр с масштабной шкалой используется для измерения размеров образцов и их структур в линейных единицах: миллиметрах или микронах. Шкала расположена в плоскости полевой диафрагмы с делением 0.1 мм. Окуляр с масштабной шкалой устанавливается вместо стандартного 10x окуляра. Парный окуляр без шкалы устанавливается во второй окулярной трубке.

Окуляр совместим с микроскопами, имеющими окулярную трубку диаметром 23.2 мм.

Настройка

Прежде чем приступить к измерениям, масштаб окуляра должен быть откалиброван для каждого объектива, который будет использоваться. Для этого необходим калибровочный слайд – микрометрический стеклянный слайд с масштабной шкалой. Минимальное деление составляет 0.01 мм. Слайд следует разместить на предметном столе и сфокусировать микроскоп на шкале. Окуляр должен быть повернут в окулярной трубке до тех пор, пока шкалы слайда и окуляра не будут выровнены параллельно друг другу.

Расчет значения масштабной шкалы окуляра для каждого объектива

Если вы используете объективы с низким увеличением, вам следует рассчитать, сколько делений масштабной шкалы окуляра вмещается в масштаб слайда.
Если вы используете объективы со средним и высоким увеличением, вам следует рассчитать, сколько делений слайда вмещается в масштаб шкалы окуляра.

Расчет для каждого объектива осуществляется по формуле:
Е = ТL/A, где
E – значение деления окуляра
Т – значение деления микрометрического слайда, указанное на микрометре (0.01 мм)
L – количество делений микрометра
A – количество делений окуляра.

Полученные значения делений шкалы окуляра для каждого объектива должны быть записаны.

Расчет истинного линейного размера объекта

При измерении объекта сначала следует посчитать количество делений шкалы окуляра, которое покрывает объект. Полученный результат умножается на значение шкалы, ранее рассчитанное для выбранного объектива. Полученное значение будет истинной линейной величиной объекта.

Совместимость:

• Биологический микроскоп MAGUS Bio 240B
• Биологический микроскоп MAGUS Bio 240T
• Биологический цифровой микроскоп MAGUS Bio DH240
