Комплект креплений MAGUS DIC290

Устройство дифференциального интерференционного контраста (DIC) используется для изучения прозрачных образцов с низким контрастом, которые не видны в простом свете. Техника улучшает разрешение и четкость изображения оптическими, а не химическими средствами, предоставляя дополнительную информацию о структуре образца. Техника DIC создает псевдо-рельефный эффект изображения. Цвет и интенсивность эффектов на изображении определяются скоростью изменения показателя преломления и толщиной смежных участков образца. Образ образца кажется трехмерным, однако трехмерное представление не отражает актуальную геометрию образца; он раскрашивается в зависимости от оптической толщины. Техника не подходит для измерения фактической высоты и глубины. Техники дифференциального интерференционного контраста и фазового контраста дополняют друг друга. Они создают схожие контрастные изображения, однако изображения DIC не имеют дифракционных фазовых контрастных ореолов вокруг образцов. Эти ореолы возникают из-за разницы между показателем преломления образца и окружающей среды и часто затрудняют наблюдение деталей на краях наблюдаемых структур. Техника DIC позволяет видеть эти детали.

Устройство дифференциального интерференционного контраста включает в себя DIC конденсор, поляризационный фильтр и DIC слайдеры.

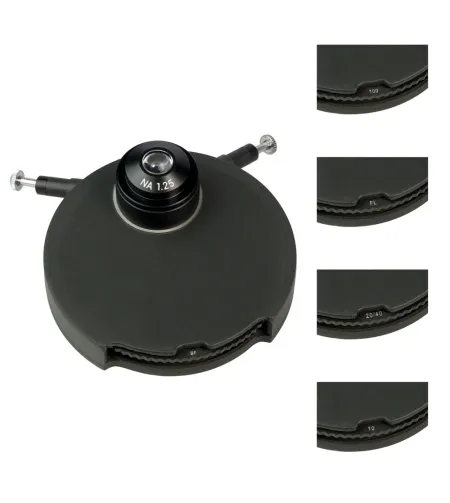

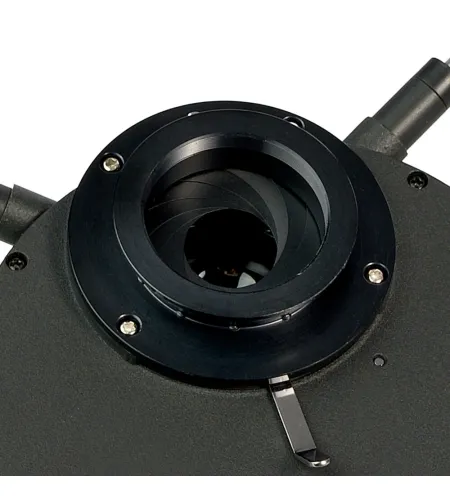

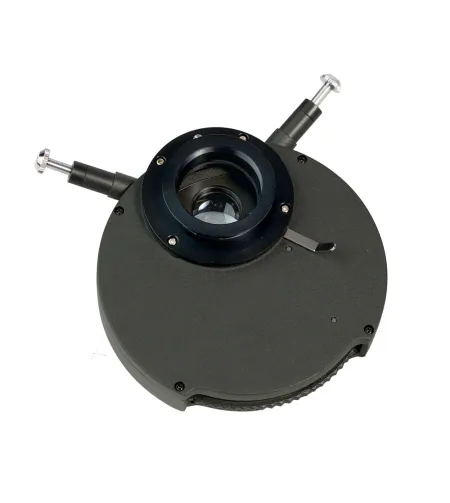

Конденсор DIC

Конденсор DIC устанавливается на место конденсора для простого света. Вращающийся модуль включает в себя DIC призмы и паз, используемый во время наблюдений в простом свете. DIC призмы на вращающемся модуле используются в зависимости от используемой объективной линзы.

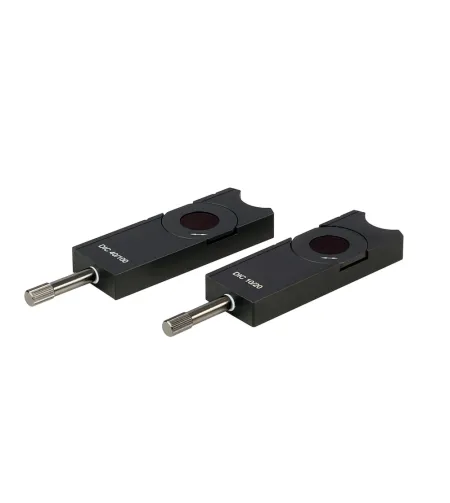

DIC слайдеры

DIC слайдер устанавливается в специальное отверстие над поворотным носителем. Слайдер используется в сочетании с соответствующим объективом. Слайдер представляет собой пластину с DIC призмой и анализатором. В устройстве MAGUS DIC290 установлено два слайдера: один используется с объективами 10x и 20x, а другой с объективами 40x и 100x. Поворот ручки слайдера перемещает DIC призму в поперечном направлении.

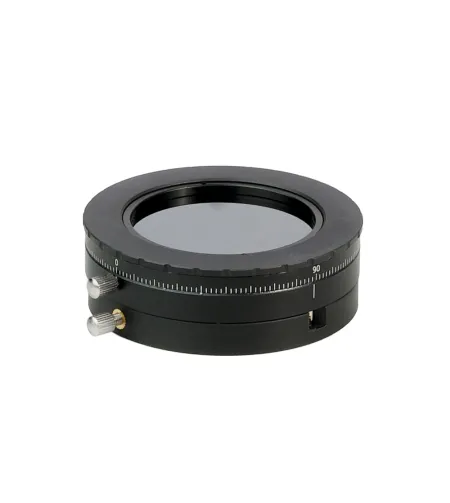

Поляризационный фильтр

При использовании техники DIC свет от источника проходит через поляризационный фильтр. Поляризатор устанавливается на коллектор.

Рекомендуемые объективы

Объективы не включены в комплект устройства MAGUS DIC290. Для корректной работы техники DIC требуется точное расположение оптических компонентов относительно друг друга: нижняя DIC призма - относительно переднего фокусного плоского конденсора и верхняя DIC призма - относительно заднего фокусного плана объектива. Устройство MAGUS DIC290 спроектировано для микроскопа MAGUS Bio 290T и, следовательно, для наблюдений в DIC следует использовать поставляемые с микроскопом или совместимые объективы. Мы рекомендуем использовать объективы MAGUS FL S-APO60 PlanF с более высокой апертурой. Более высокая апертура объектива позволяет фокусироваться на тонком плоском разрезе толстого образца, что называется оптическим срезом. Более высокая апертура также увеличивает разрешающую способность оптического микроскопа.

Совместимость:

• Биологический микроскоп MAGUS Bio 290T

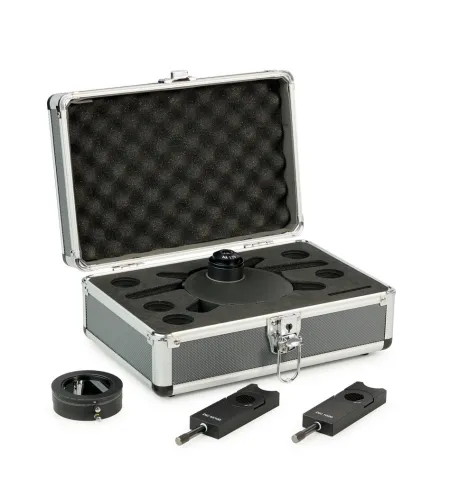

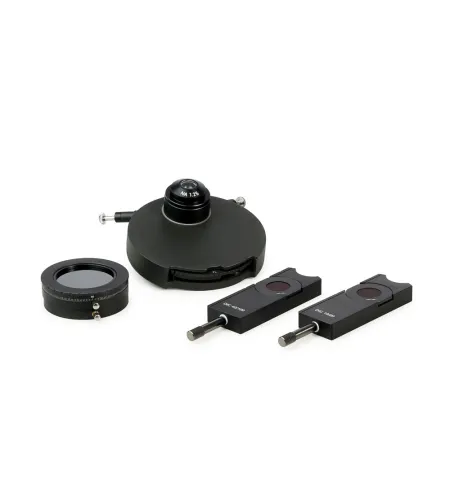

Комплект:

• Конденсор с пазом для слайдера DIC
• Слайдер DIC 10x/20x
• Слайдер DIC 40x/100x
• Поляризационный фильтр
